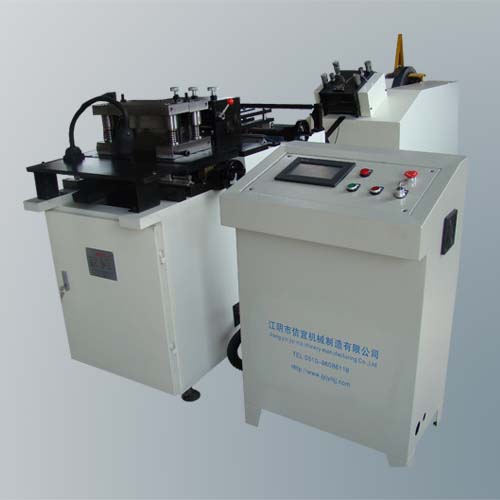

電抗器鐵芯數控橫剪機
產品介紹
產品介紹：
電抗器鐵芯數控橫剪機是專為電抗器鐵芯加工而開發的專用機型，根據電抗器鐵芯的多孔位、孔距不一、孔徑繁多等特點，專門設計自動調節孔位、快速移動孔位，大大節約了因更換孔徑模具或調節孔位尺寸的時間，能夠最大程度上節約換模具的時間，經過長期的實踐證明這項技術可以給我們鐵芯加工企業帶來最便捷的操作方式，也為操作者避免了繁瑣的調節孔位帶來的不便。剪切刀具和沖針材質采用日本進口硬質合金制造。
產品結構
該橫剪線由機架、送料機，剪切沖孔模具、自動調孔裝置、電器控制柜等組成，進行連續沖孔、剪切成需要的一定尺寸的長方形條料，。電抗器鐵芯數控橫剪機可連續沖孔剪切，也可按每次需要的片數設定單次剪切數量,加工數量達到限額將停止工作數秒再自動重啟，往復生產即會將加工總數完成，機器將自動停止工作。生產效率高、安全可靠、加工精度高、操作簡便、易學易懂。根據產品規格大小不一特點，常規情況下一人可同時操作兩臺機器，節約勞動力。
該橫剪線結構簡單、調整操作簡單、維修方便、價格低廉。
主要技術參數：
電抗器鐵芯數控橫剪機是專為電抗器鐵芯加工而開發的專用機型，根據電抗器鐵芯的多孔位、孔距不一、孔徑繁多等特點，專門設計自動調節孔位、快速移動孔位，大大節約了因更換孔徑模具或調節孔位尺寸的時間，能夠最大程度上節約換模具的時間，經過長期的實踐證明這項技術可以給我們鐵芯加工企業帶來最便捷的操作方式，也為操作者避免了繁瑣的調節孔位帶來的不便。剪切刀具和沖針材質采用日本進口硬質合金制造。
產品結構
該橫剪線由機架、送料機，剪切沖孔模具、自動調孔裝置、電器控制柜等組成，進行連續沖孔、剪切成需要的一定尺寸的長方形條料，。電抗器鐵芯數控橫剪機可連續沖孔剪切，也可按每次需要的片數設定單次剪切數量,加工數量達到限額將停止工作數秒再自動重啟，往復生產即會將加工總數完成，機器將自動停止工作。生產效率高、安全可靠、加工精度高、操作簡便、易學易懂。根據產品規格大小不一特點，常規情況下一人可同時操作兩臺機器，節約勞動力。
該橫剪線結構簡單、調整操作簡單、維修方便、價格低廉。
主要技術參數：
主要型號和技術參數
| 序號 | 項 目 | HX200型 | HX300型 | HX400型 |
| 01 | 剪切薄板厚度 | 0.2~0.5mm | 0.2~0.5mm | 0.2~0.5mm |
| 02 | 剪切條料寬度 | 20~190mm | 30~290mm | 40~385mm |
| 03 | 剪切毛刺 | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 04 | 剪切條料長度公差 | ±0.05mm | ±0.05mm | ±0.05mm |
| 05 | 橫剪線常規剪切速度 | 6~29米/分 | 10~29米/分 | 10~29米/分 |
| 06 | 配置校平機卷筒直徑活動范圍 | Φ460mm~520mm | ||
| 07 | 橫剪機自動調孔左右移動范圍 | Φ150mm~ | ||
| 08 | 橫剪機最大剪切長度 | 9999mm | ||
| 09 | 送料機主軸外徑 膠輥外徑 | Φ32mm | ||
| 10 | 橫剪機剪刀伺服電機動力 | 3KW/1只 | ||
| 11 | 橫剪機沖孔伺服電機動力 | 3KW/1只 | ||
| 12 | 橫剪機送料伺服電機動力 | 1KW/1只 | ||
| 13 | 自動調孔裝置伺服電機動力 | 1KW/1只 | ||
| 14 | 電機總功率 | 8kw | ||
