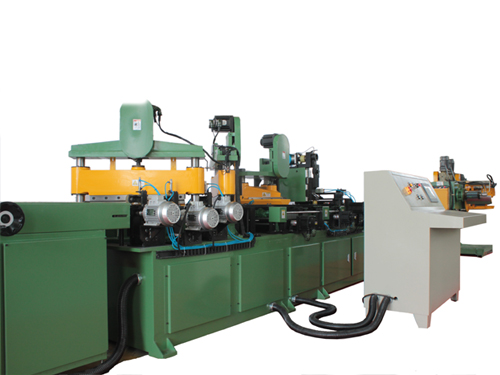

一、生產線用途
本生產線用于完成中、小型變壓器鐵心片的剪切、沖孔及沖缺。生產全斜接縫，半斜接縫，直接縫的變壓器鐵心片。硅鋼片卷料經本生產線沖剪成設定規格形狀和尺寸的片形后，在生產線末端完成分類和整理工作，以供鐵心疊片時使用。
二、生產線主要組成:
1. 雙頭開卷機（液壓撐緊、電動轉位）
2.斜坡導料裝置
3. 送料機（伺服電機驅動、測長裝置）
4. 沖床段（含V型沖床一臺，含刀具1套，沖裁采用伺服電機驅動，縱向固定，橫向移動伺服電機驅動；含沖孔沖床一臺，含沖模1套，沖裁采用伺服電機驅動，縱向、橫向固定，沖模尺寸用戶以書面方式提供；）
5. 剪床段（兩臺斜剪床，剪切采用伺服電機驅動，各含刀具1套，其中剪Ⅰ可調整角度，即可固定在45°或90°的工作位置）
6. 出料臺
7. 分理料機（含分料裝置、壓料裝置）
8. 接料車（乙方提供參考圖紙，甲方制作）
9. 全線調寬系統
10．氣動系統（不含空壓機及凈化裝置）
11．電控系統控制柜及操作臺(臺達電控系統，觸摸式人機界面操作)
三.技術條件參數:
1．本生產線對所使用的卷料要求:
寬度公差:≤±0.1mm
毛    刺:≤0.03mm
S度偏差: 1000mm內單向不大于0.1mm
波浪度：≤15mm/1000mm（跨度不小于1000mm，且高度不超過15mm）
   2．加工范圍:
片    厚:0.23～­‌0.35mm
片    寬:40～410mm
片    長:350～2500mm(片長)
沖孔直徑：10mm～24mm
沖孔位置：可沿中心線雙向偏移
V沖偏心量（沿片料中心）：±30mm
3．加工精度:
長度公差:±0.2mm/1m
角度公差:±0.1°
剪切毛刺: ≤0.02mm（50萬次/每刃磨一次）
沖裁毛刺: ≤0.02mm（20～30萬次/每刃磨一次）
4．送料速度：0～100m/min
5．總安裝容量:約15KW
6．總耗氣量: 1.5m³/min（氣源氣壓：不小于0.6MPa）
7．工作電壓:
（1）電壓波動380V±10%
（2）頻率50HZ±2%
8．環境條件
   溫度不高于45°C；濕度不高于85%
9．操作方向
設備操作方向：左線
四．生產線主要部分描述：
1．雙頭開卷機
   卷料內徑范圍：495mm～510mm
   卷料最大外徑：1000mm
   開卷頭漲縮范圍：470～520mm
料卷最大寬度：410mm
單頭最大載重：1.5t
開卷速度：采用同步無級調速，跟隨送料同步調整
該雙頭開卷機采用加強焊接結構，開卷機轉位通過電機驅動，實現180°回轉；當一個開卷頭在生產線上使用時，另一個開卷頭可裝載卷料，以增加效率；每個開卷頭由四瓣組成，可通過液壓驅動來?yè)尉o或放松卷料。
每個開卷頭的轉動由交流變頻調速電機通過一組齒輪驅動，可正反轉。
開卷頭的轉速由導料裝置中檢測開關控制，放料平穩，無大的沖擊。
當手動操作時，開卷機的轉速只能在較小的范圍調整，以減少事故發生的危險。
2．導料裝置
采用無地坑斜坡緩沖導料，由斜導板、檢測開關等組成。
導料板上安裝有檢測開關，硅鋼片條料帶環的位置變化觸發檢測開關發出信號控制開卷頭放料。能實現上極限位保護、下極限位停止，正常、加速、減速控制。
3．送料機
由送料進給系統、長度測量系統、堵料安全保護裝置等組成。
送料進給系統主要包括上下送料輥，其上覆蓋聚氨酯，兩個輥?zhàn)域?qū)動系統采用臺達驅動運動控制系統。送料速度0～100m/min，無級可調。
長度測量系統由高精度耐磨測長輥及高精度電控系統實現對片料長度的精確控制，編碼器實時反饋送料脈沖，送料進給系統實時精確送料。輥?zhàn)訆A緊壓力可調。
   4．沖床段
主要由1套V型沖床和1套V沖橫向進給系統，1套沖孔沖床和1套沖孔橫向手動微調裝置等組成。
可剪切步進片型，每級步進可剪切一片或兩片。
   4.1 V型沖床、V沖橫向進給系統
V型沖床用于沖切變壓器鐵芯軛片的V型缺口。V型沖床剪切采用臺達伺服電機驅動，高效率，低噪音。
V沖橫向進給系統，由橫向滑臺、直線導軌、滾珠絲杠、伺服電機、限位裝置等組成。
通過交流伺服電機和滾珠絲杠實現橫行移動，具有橫向步進剪切功能�？v向固定，橫向伺服驅動。
毛刺                     ≤0.02mm（20萬次/每刃磨一次）
橫向進給調節精度         ≤±0.05mm
V型沖缺口的最大深度     220mm
沖缺移動范圍（沿片料中心）   ±30mm，步進級數可達7級。
注：片寬小于80mm時，V沖過沖量將受到限制。
   4.2 沖孔沖床、沖孔橫向微調裝置
沖孔沖床采用臺達伺服電機驅動，高效率，低噪音。通過程序控制，可以再片料上沖出1個或多個孔�？v向、橫向固定。
沖孔位置：                 沿中心線可雙向偏移
沖孔直徑                   10mm～Ø24mm
毛刺                       ≤0.02mm（20萬次/每刃磨一次）
   5．剪床段
      主要由45°剪床，135°剪床，橫向滑臺隨動裝置，排輥裝置等組成。
      剪床剪切采用臺達伺服電機驅動，高效率，低噪音。
      其中剪Ⅰ可調整角度，即可固定在45°或90°的工作位置，以滿足全斜片、直片、半直半斜片的剪切。45°/90°轉換調節采用手動完成。
      橫向滑臺隨動裝置根據片料寬度，隨動自動調整，使兩臺剪床排輥及調寬夾緊導軌與整條生產線寬度同步一致。
      4對側排輥布置在135°剪床的前面、后面，通過電機驅動鋼制的下輥轉動，包膠的上輥采用微型氣缸及其機構驅動其壓下。
6．出料臺
中心定位，傳輸皮帶由電機驅動，無級調速。皮帶下面布置有磁鐵，排料順暢。該裝置將剪切好的片料從剪床輸送到分理料機。
   7．分理料機
主要由分料裝置、上下層輸送裝置、壓料裝置等組成。
分料機與出料臺銜接，其用途是將不同片型的硅鋼片上下分開傳送至理料壓料裝置。分料機前端設有分片器，由氣缸通過擺桿使分片器上下擺動，其擺動訊號由其前部的檢測開關發出。分片器擺動行程可由擺桿兩端的調節螺栓調節。壓料方式為下壓式垂直壓料。最大理料高度為300mm(含料板)。理料縱向精度為±10到±25mm（與片料的尺寸與表面質量有關）。
8．全線調寬系統
全線采用邊線定位半自動調寬運行方式適應不同寬度片料傳送。
調寬機構采用直線導軌導向,滾珠絲杠傳動方式。導軌材質為鑲硬質合金（軸承外鑲有硬質合金套）。半自動,電動調寬
   10．氣動系統
氣動系統采用合資氣動控制系統，結構緊湊，接管方便，總線連接，減少了管接數量，提高了可靠性。
11．電控系統
電控系統包含主電控柜和操作臺。
調速、定位與功能控制由臺達交流伺服系統，臺達邏輯控制系統等模塊組成。操作終端采用臺達操作觸摸屏，自主開發的控制程序。
五.生產線電器部分主要配置：
1.    主控制器：   臺達
2.    伺服電機：   臺達
3.    驅動器：     臺達
4.    人機界面：   臺達
5.    低壓電器：   上海華東
6.    控制柜：     上海東安威圖系列
7.    氣動：       SNS神馳氣動
8. 軟件系統：    400型橫剪線專用操作系統；
9、導軌、絲桿：部分日本，部分國產
10、變頻器：臺達
