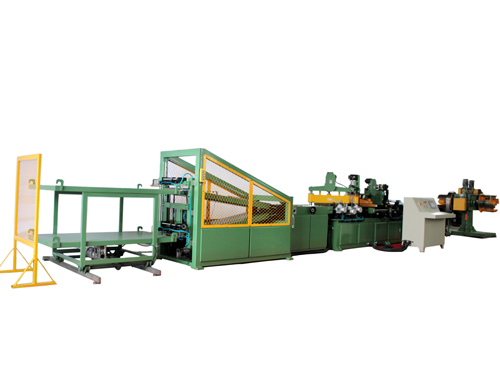

一、生產線用途
本生產線用于完成中、小型變壓器鐵心片的剪切、沖孔及沖缺。生產全斜接縫，半斜接縫，直接縫的變壓器鐵心片。硅鋼片卷料經本生產線沖剪成設定規格形狀和尺寸的片形后，在生產線末端完成分類和整理工作，以供鐵心疊片時使用。
二、生產線主要組成:
1. 雙頭開卷機（液壓撐緊、電動轉位）
2.斜坡導料裝置
3. 送料機（伺服電機驅動、測長裝置）
4. 沖床段（含V型沖床一臺，含刀具1套，沖裁采用伺服電機驅動，縱向固定，橫向移動伺服電機驅動；含沖孔沖床一臺，含沖模1套，沖裁采用伺服電機驅動，縱向、橫向固定，沖模尺寸用戶以書面方式提供；）
5. 剪床段（兩臺斜剪床，剪切采用伺服電機驅動，各含刀具1套，其中剪Ⅰ可調整角度，即可固定在45°或90°的工作位置）
6. 出料臺
7. 分理料機（含分料裝置、壓料裝置）
8. 接料車（乙方提供參考圖紙，甲方制作）
9. 全線調寬系統
10．氣動系統（不含空壓機及凈化裝置）
11．電控系統控制柜及操作臺(臺達電控系統，觸摸式人機界面操作)
三.技術條件參數:
1．本生產線對所使用的卷料要求:
寬度公差:≤±0.1mm
毛    刺:≤0.03mm
S度偏差: 1000mm內單向不大于0.1mm
波浪度：≤15mm/1000mm（跨度不小于1000mm，且高度不超過15mm）
   2．加工范圍:
片    厚:0.23～­‌0.35mm
片    寬:40～410mm
片    長:350～2500mm(片長)
沖孔直徑：10mm～24mm
沖孔位置：可沿中心線雙向偏移
V沖偏心量（沿片料中心）：±30mm
3．加工精度:
長度公差:±0.2mm/1m
角度公差:±0.1°
剪切毛刺: ≤0.02mm（50萬次/每刃磨一次）
沖裁毛刺: ≤0.02mm（20～30萬次/每刃磨一次）
4．送料速度：0～100m/min
5．總安裝容量:約15KW
6．總耗氣量: 1.5m³/min（氣源氣壓：不小于0.6MPa）
7．工作電壓:
（1）電壓波動380V±10%
（2）頻率50HZ±2%
8．環境條件
   溫度不高于45°C；濕度不高于85%
9．操作方向
設備操作方向：左線
